Der flexiTOC ist ein hochempfindlicher Analysator für den gesamten organischen Kohlenstoff (TOC), der für Anwendungen von Leitungswasser bis hin zu Reinstwasser konzipiert ist. Die Analysemethode basiert auf der UV-Oxidation organischer Kohlenstoffverbindungen in wässrigen Proben zu Kohlendioxid (CO₂). Das entstehende CO₂ wird mittels eines hochempfindlichen NDIR-Detektors quantifiziert, was exzellente Nachweisgrenzen und eine hohe Messstabilität gewährleistet. Je nach Anwendungsfall ermöglicht das System einen reagenzfreien Betrieb bei TOC-Werten unter 2000 ppb sowie – bei höheren TOC-Konzentrationen oder schwerer oxidierbaren Substanzen – einen Betrieb unter Verwendung von Reagenzien.

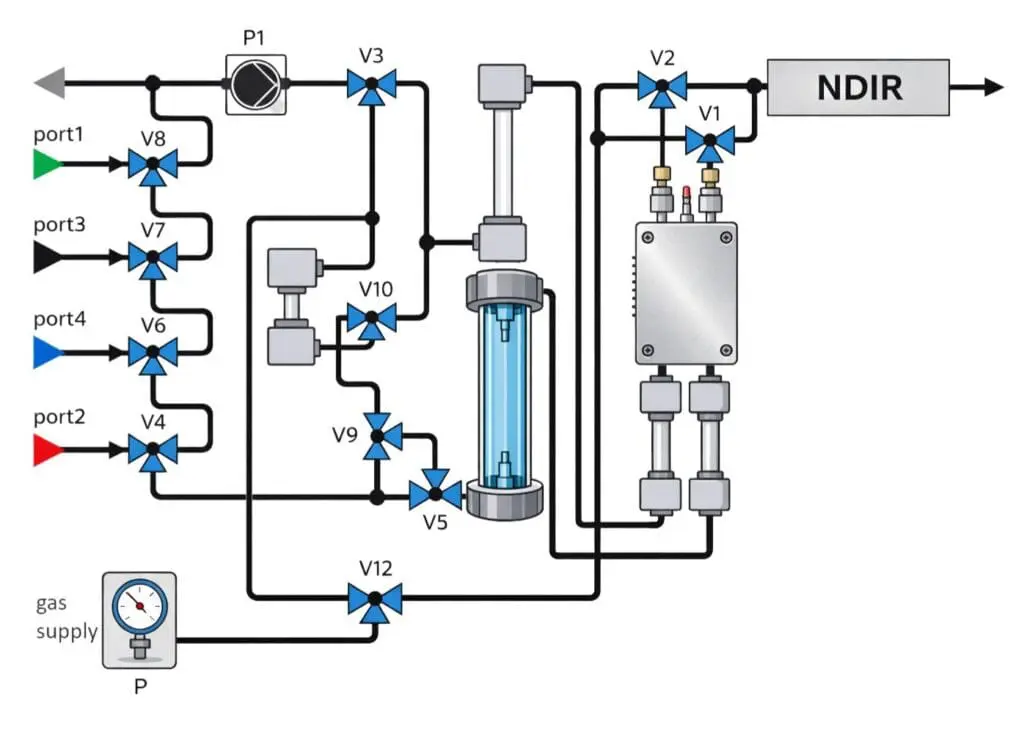

Das Schema zeigt das Prinzip des flexiTOC.
Das flexiTOC pro verfügt über vier verschiedene Eingänge. Ein zusätzliches Software-Upgrade ermöglicht es dem Anwender, bis zu drei Kreisläufe sequenziell zu messen und die Dauer jeder Intervallmessung separat zu konfigurieren.
Es steht eine Konfiguration für den Probenmodus zur Verfügung, die zur Offline-Messung einzelner Proben dient. Diese Abfolge kann vom Benutzer individuell angepasst werden.
Eine optimierte UV-Reaktorgeometrie und ein harmonisierter Gasfluss maximieren die Oxidationseffizienz – unterstützt durch eine kontinuierliche Überwachung.
Löst in Kombination mit einem Drucksensor einen Alarm aus, falls der Einlassdurchfluss Null beträgt.
Messdaten können in verschiedenen Formaten auf ein externes Speichermedium exportiert werden. Darüber hinaus können Daten über eine Netzwerkverbindung in der Cloud gespeichert und bei Bedarf zur Fehlerdiagnose mit dem Kundendienst geteilt werden.
Ein Wärmetauscher ist bei Medientemperaturen über 50 °C erforderlich, während ein Druckminderer benötigt wird, wenn der Eingangsdruck des Mediums 0,5 bar übersteigt.
Eine umfassende Software-Überarbeitung liefert eine detaillierte Statusübersicht, die allgemeine Informationen zum Gerätestatus klar und prägnant darstellt. Dies umfasst die Betriebsstunden der einzelnen Sensoren, der Pumpe sowie der UV-Lampe.
Der Bildschirm und der Lüfter des flexiTOC sind standardmäßig mit der Schutzart IP54 ausgestattet. Das Gehäuse schützt den flexiTOC vor Staubablagerungen und Strahlwasser.
Ermöglicht die Bestimmung von Reagenz- und Wasserblindwerten sowie eine Mehrpunktkalibrierung mit interner Standardverdünnung für eine erhöhte analytische Genauigkeit.
Software mit 21 CFR Part 11-Konformität für Pharmaanwendungen gewährleistet eine sichere Datenverarbeitung, elektronische Aufzeichnungen und elektronische Signaturen.
Verfahren & Detektion
Probentyp
Probenvolumen
Messdauer
Messbereich
Detektionsgenauigkeit
Anschlüsse
Zugehörige Normen
Umgebungsparameter
Schnittstellen
Trägergas
Einlassdruck & -temperatur
UV-Oxidation mit CO₂-Detektion (NDIR)
Leitungswasser bis hin zu Reinstwasser
5 – 30 ml Reagenz oder Verdünnungswasser werden automatisch zugegeben
Probenintervall 5 – 10 min; benutzerdefinierte Unterbrechungen bis zu 24 h
0,05 bis 20 ppm; bis zu 100 ppm im Verdünnungsmodus
< 500 ppb ± 5 ppb; > 500 ppb ± 1 % im Modus ohne Verdünnung
1 für Probe, 1 für Verdünnungswasser, 1 für Reagenz | 1 für Probe, 3 für SST
USP <643>, EP 2.2.44, DIN EN 1484
Relative Luftfeuchtigkeit: 10 bis 95 %; Temperatur: 10 bis 45 °C
Analog (0 – 20 mA), gemäß NAMUR NE43
N₂, O₂, Druckluft; Gasdruck: 1 – 4 bar; Verbrauch: ca. 12 l/h
< 0,5 bar (bei > 0,5 bar ist ein Druckminderer erforderlich) & 50 °C
| Technical Specifications | |
|---|---|
| method & detection | UV oxidation & NDIR (enhanced oxidation; configurable with reagent) |
| sample volume | 20 mL loop (low range), 5 mL loop (high range) |
| period of measurement | 6 to 15 min |
| measurement range | 2 to 5000 ppb (low range), 15 ppb to 20 ppm (high range) |
| detection accuracy | ~3 ppb or 2 % (whatever is greater) |
| ports | 2 for samples | 1 for reagent |
| related norms | USP <643>, DIN 32645, EP 2.2.44, DIN EN 1484, CFR 21 part 11, IP 45 |
| ambient parameters | relative humidity: 10 to 95 %, temperature: 10 to 45 °C |
| interface ports | analog (4 - 20 mA) |
| dimensions, weight, power | 400 x 300 x 600 mm, 24 kg, 110 - 230 V, 50 Hz, 70 to 105 Watt |
| Medium Requirements | |
|---|---|
| type of sample medium | from ground water to ultra pure water |
| sample temperature | 10 to 50 °C |
| inlet pressure | < 1.5 bar |
| compressed gas | air, oxygen, nitrogen | free of carbon dioxide |
| inlet pressure of gas | nitrogen: 1 to 1.5 bar | oxygen: 3.5 to 5 bar |
Der uniTOC wird für einfache Anwendungen bis zu Reistwasseranwendungen (z.B. WFI - water for injection) eingesetzt.
Der uniTOC arbeitet nach USP 643, DIN EN 1494, DIN32645 sowie nach EP 2.2.44.
Der uniTOC ist nur für flüssige Medien wie Grund-, Rein- und Reinstwasser geeignet, nicht aber für Abwasser oder Feststoffe.
Der uniTOC deckt einen TOC-Bereich von 2 ppb bis 5000 ppb ab, kann aber auch einen Bereich von 15 ppb bis 20 ppm in einer so genannten "High Range"-Konfiguration abdecken. Für höhere Konzentrationsbereiche wird die Zugabe eines Oxidationsunterstützungsreagenzes empfohlen.
Der uniTOC ist unabhängig von Leitfähigkeitswerten, aber es wird nicht empfohlen, ihn bei Lösungen mit hohem Salzgehalt (z.B. Meerwasser) zu verwenden, da Kristallisationsprozesse die Fluidik verstopfen und sogar besetzen können.
Der uniTOC nutzt die klassische Oxidation mittels UV-Strahlung. Das entstandene Kohlendioxid wird dann über einen selektiven NDIR-Detektor bestimmt und so der TOC-Wert ermittelt.
Der uniTOC ist ein klassisches Online-Monitoring-System, kann aber auch im Offline-Modus zur Messung einzelner Proben eingesetzt werden.
Ja, der uniTOC kann einfach und intuitiv unter Anleitung des Benutzers kalibriert werden. Darüber hinaus verfügt die Variante "Low Range" über eine SST-Funktion (System Sustainibility Test).
Zusätzlich zu den Kalibrierlösungen muss in regelmäßigen Abständen der Pumpenschlauch gewechselt und ein neuer UV-Reaktor eingesetzt werden. Nach einer anschließenden Kalibrierung ist das System wieder einsatzbereit.
