IONUS PCD Ionenchromatograph

Verwendung der Nachsäulenderivatisierung

Bromat-Bestimmungen EPA 317/326 mit 440/355 nm
Chrom/Chromat-Bestimmung mit 340/530 nm
Einfache Probenpräparation
Nachweis durch Nachsäulenderivatisierung mit Photometern
Kompatibel mit den gängigen Eluenten und Säulen
Kompatibilität mit IC-Säulen
New fixed and flexible dispenser

Übersicht

Entwickelt für sehr niedrige Nachweisgrenzen und komplexe Nachweise in der Ionenchromatographie

Diese in der Regel aufwändigere Nachweistechnikwird eingesetzt, wenn der Leitfähigkeitsnachweis nur sehr kleine Peaks liefert, so dass die Empfindlichkeit recht gering ist, oder dieser optische Nachweis viel empfindlicher ist.
Dadurch kann die Nachweisgrenze um Größenordnungen gesenkt werden, wie z. B. bei Bromat auf weniger als 1 ppb.
Der IONUS Post Column Derivatization (PCD) verfügt nicht über einen eingebauten Leitfähigkeitsdetektor. Stattdessen verfügt es über einen Reaktor für die Derivatisierung, gefolgt von einem Ein-Wellenlängen-Photometer.
Für diese speziellen Anwendungen und verwendeten Farbreaktionen werden unterschiedliche Wellenlängen benötigt. Diese LED-Photometer sind im Vergleich zu einem variablen UV/VIS-Detektor sehr empfindlich und können vom Benutzer leicht verändert werden.
Die Wahl der Wellenlänge hängt von der gewählten Farbreaktion ab, z. B. bei den beiden Bromatbestimmungen nach EPA 317 oder 326 mit 440 nm oder 355 nm.
Unter Verwendung der Wellenlänge 340 nm oder 530 nm lässt sich der Gehalt an Chrom III / Chrom (VI)-Verbindungen bestimmen
Der IONUS PCD bietet zudem den Vorteil, dass sie mitIC-Säulen aller Herstellerverwendet werden kann und mit allen gängigen Elutionsmitteln der Anionen- und Kationenchromatographie kompatibel ist.

Die wichtigsten technischen Spezifikationen des Systems

Fließschema

Der IONUS Post Column Derivatization (PCD) verfügt nicht über einen eingebauten Leitfähigkeitsdetektor. Stattdessen verfügt es über einen Reaktor für die Derivatisierung, gefolgt von einem Ein-Wellenlängen-Photometer.
Für diese speziellen Anwendungen und verwendeten Farbreaktionen werden unterschiedliche Wellenlängen benötigt. . Diese LED-Photometer sind im Vergleich zu einem variablen UV/VIS-Detektor sehr empfindlich und können vom Benutzer leicht verändert werden.
Die Wahl der Wellenlänge hängt von der gewählten Farbreaktion ab, z. B. bei den beiden Bromatbestimmungen nach EPA 317 oder 326 mit 440 nm oder 355 nm.

OPTIONEN

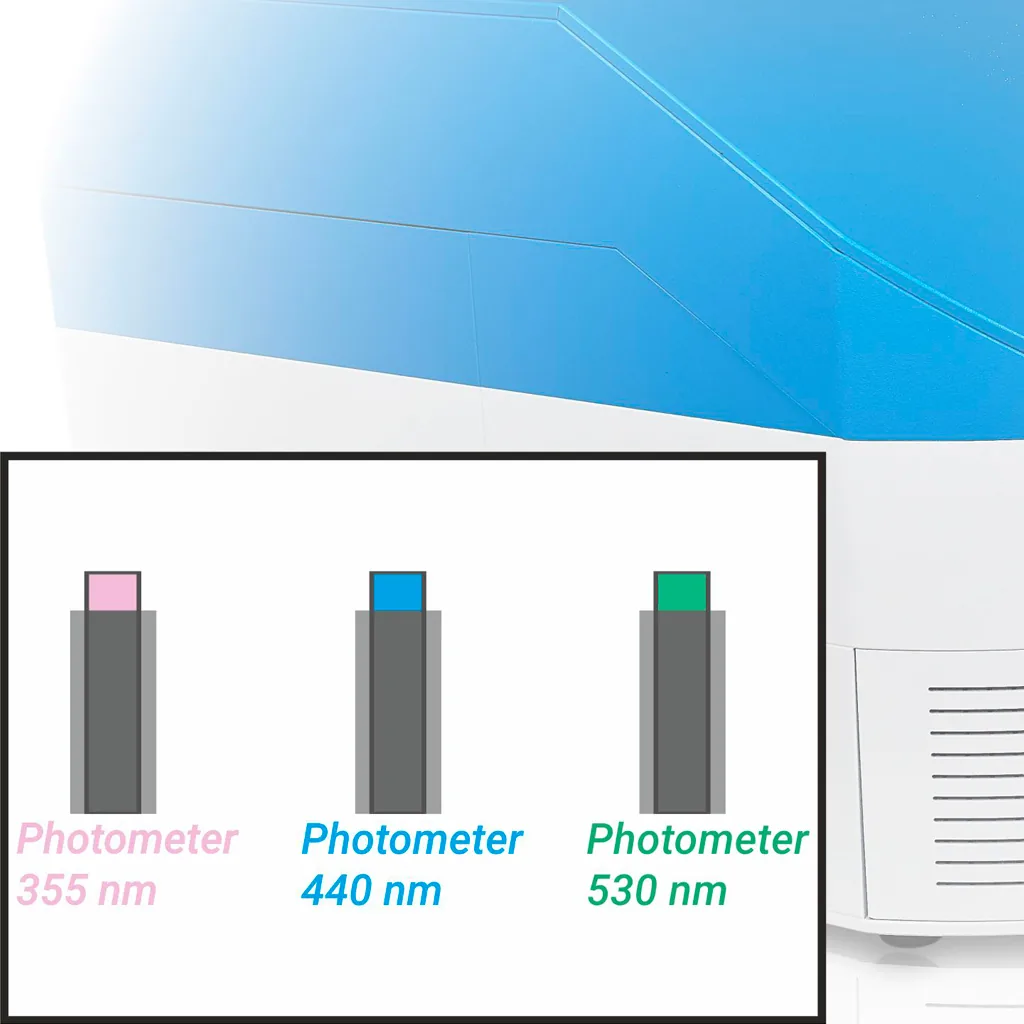

Photometer

Depending on the application the IONUS PCD is equipped with one Photometer. Further equipment can be requested on demand. 440 nm: Bromate according to EPA 317 or organic acids; 355 nm: Bromate according to EPA326, 530 nm: Transition metals.

Prime and purge valves

High pressure side prime and purge valves in eluent and reagent flow.

Software 21 CFR Part 11 compliance

Manual and automatic peak integration with integrated IQ/OQ procedure for software (only available with software Clarity).

Indirect UV detection

The IONUS can be equipped with an additional UV/VIS detector.

TECHNISCHE SPEZIFIKATIONEN

Technical Specifications
method	ion exchange chromatography with post column derivatization
manual injection	20 µL, further injection loops upon request (50 µL, 100 µL, 200 µL)
autosampler	2 racks, each of them with space for 48 vials (1.5 mL) or 12 vials (6 mL), sample cooling, loop 100 µL, 3 injection modes (full-loop, partial loop, microliter-pickup)
column	stainless steel / PEEK
temperature stability / range	~ 0.5 °C / ambient up to 50 °C
detection	post column derivatization (PCD) with a singe wavelength photometer in UV-VIS range (440 nm, 355 nm, 530 nm) depending on application
isocratic pump system	max. pressure: 400 bar \| flow rate: 0.01 - 10.00 mL/min reproducibility of flow rate: 0.1 % RSD at 100 µL/min
maximum operating pressure	120 bar
control software & data aquisition	Clarity (21 CFR part 11 compliant) or AminoPeak
dimensions, weight, power	1000 x 350 x 375 mm*, 60 kg, 110 - 230 V, 50/60 Hz
	*800 mm with opened main unit

FAQ

Nach welcher Methode arbeitet das System?

Die chromatographische Trennung der Aminosäuren erfolgt durch Ionenaustauscherchromatographie, gefolgt durch eine Nachsäulenderivatisierung und einer photometrischen Bestimmung mittels LED. Als Reagenzen können Dianisidin und Triiodid für die Untersuchung von Bromat, Pyridylazoresorzinol (PAR) für Übergangsmetalle und Bromothymolblau für organische Säuren verwendet werden.

Nach welchen Normen arbeitet der IONUS PCD?

Die Proben für den IONUS PCD sind hauptsächlich wasserbasierend. Analysen nach EPA 317 und EPA 326 sind Standard.

Über wie viele Positionen verfügt der Autosampler?

Der Autosampler umfasst 2x 48 Probenvial, welche ein Fassungsvermögen von 1,5 mL haben. Bei kleinen Probenmengen können Inlets für die Probenvials verwendet werden, um eine einwandfreie Probenaufnahme zu gewährleisten.

Verfügt das System über ein Alarmsystem?

Das System verfügt ein Alarmsystem mit drei verschiedenen Stufen. Bei „gelb“ wird der Nutzer über einen Sachverhalt informiert, der nicht kritisch ist, bei „orange“ wird ein kontrollierter Shutdown des Systems durchgeführt und bei „rot“ wird das System durch Notfallabschaltung vor ernsthaften Schäden gesichert.

Über welche Betriebsmodi verfügt das System?

Das System arbeitet mit einer Vorsequenz, der Analysesequenz und einer Nachsequenz. Ist die Messreihe abgeschlossen geht das System in Standby und fährt eine Zirkulation, um das System in einem equilibrierten Zustand zu halten, um eine neue Messung wieder schnellstmöglich starten zu können.
